ARRI Live Production Monitor – LPM-1
Interface Design für Multicam-Steuerung und Kamera-Kontrolle

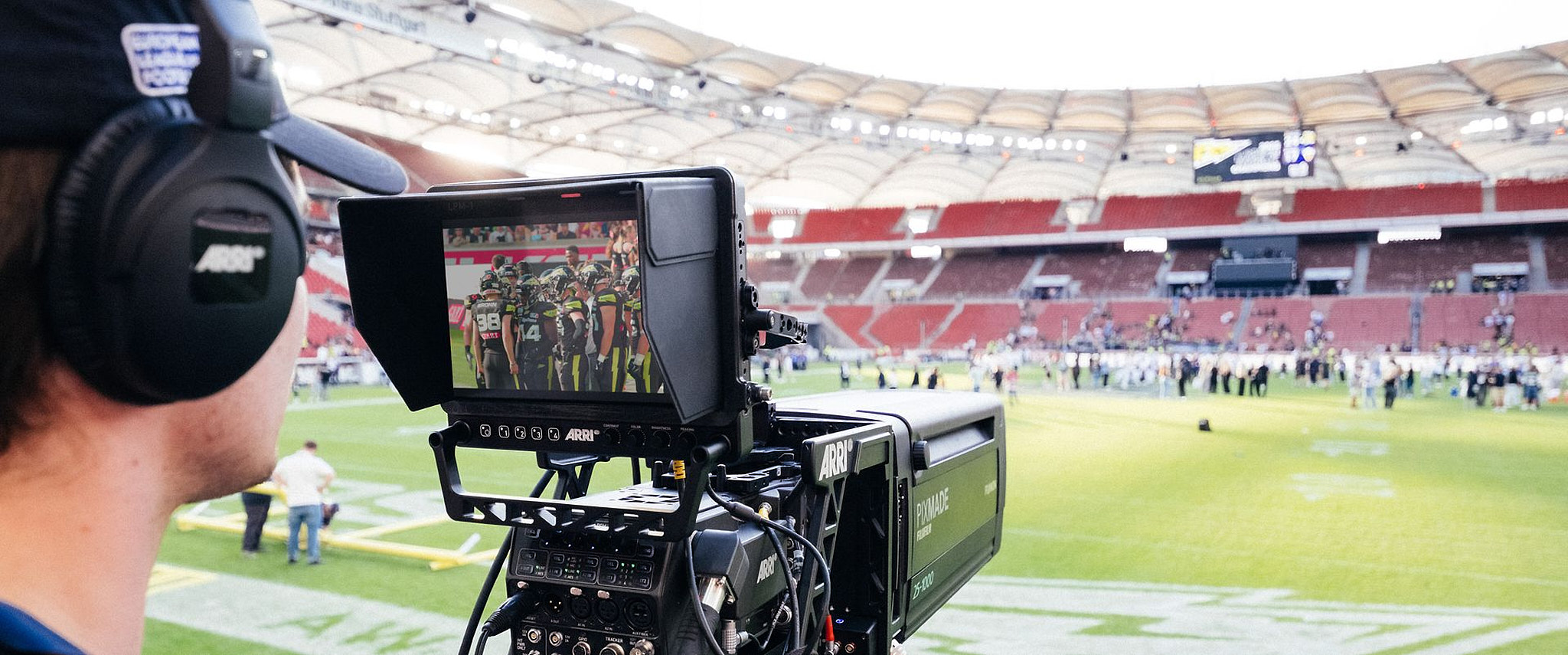

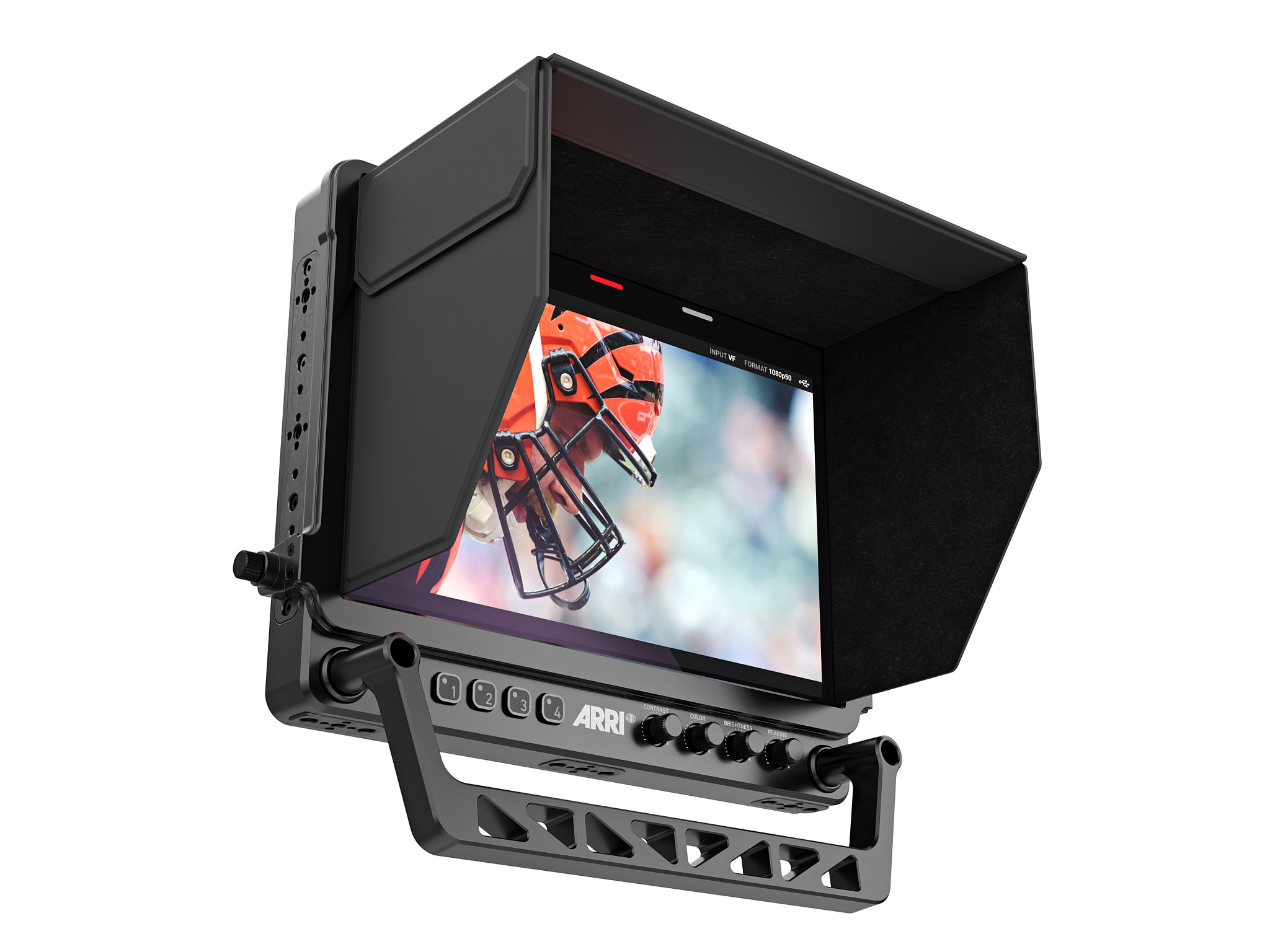

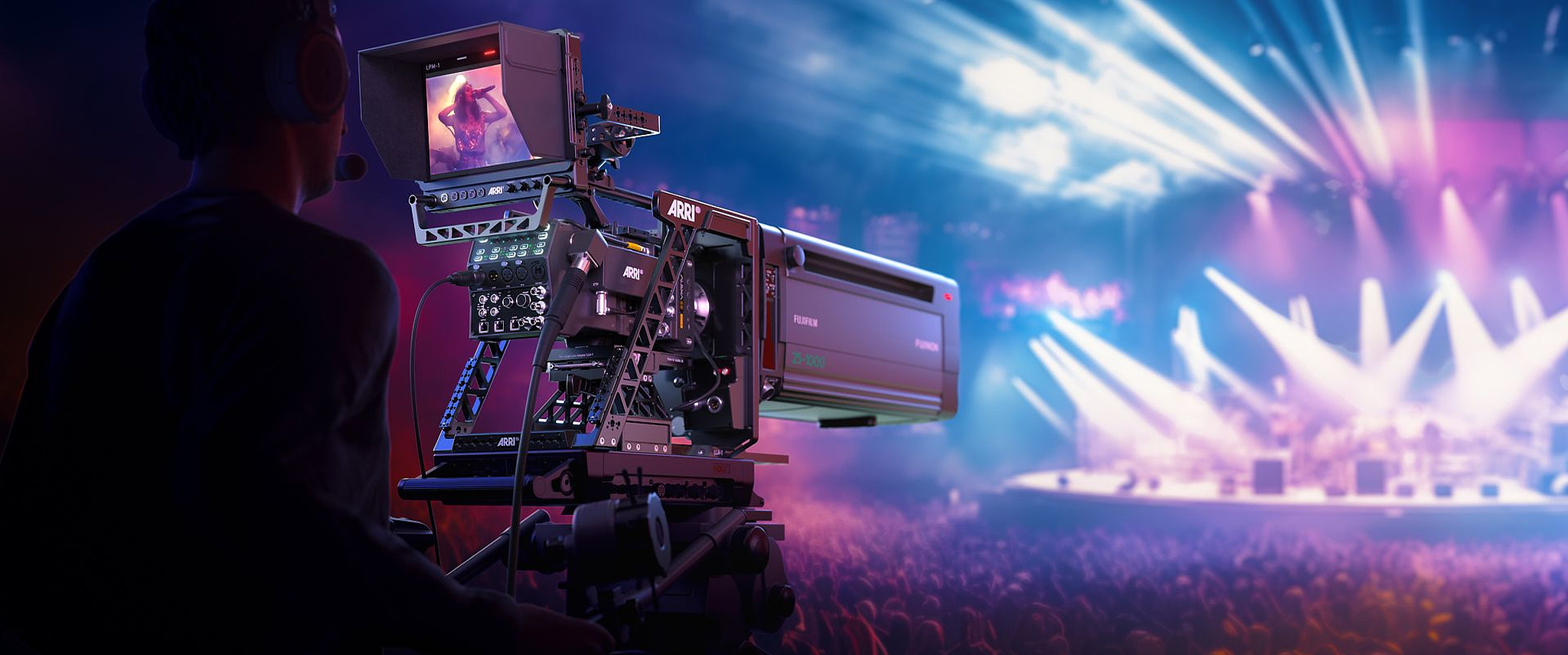

Ich gestaltete das User Interface für den ARRI Live Production Monitor LPM-1 – ein zentrales Bedien- und Überwachungssystem für Multicam-Anwendungen in professionellen Live-Production-Umgebungen. Der 10-Zoll-Monitor ermöglicht die direkte Steuerung von ARRI ALEXA 35 Live Kameras und ist perfekt auf die Anforderungen von Live-Operatoren abgestimmt: groß genug für präzise Fokus-Beurteilung, dabei kompakt und unauffällig auf dem Stativ.
Design & UX-Architektur
Der Fokus lag darauf, eine integrierte Bedienoberfläche zu schaffen, die Flexibilität, Geschwindigkeit und Zuverlässigkeit in Echtzeit-Produktionen verbindet:

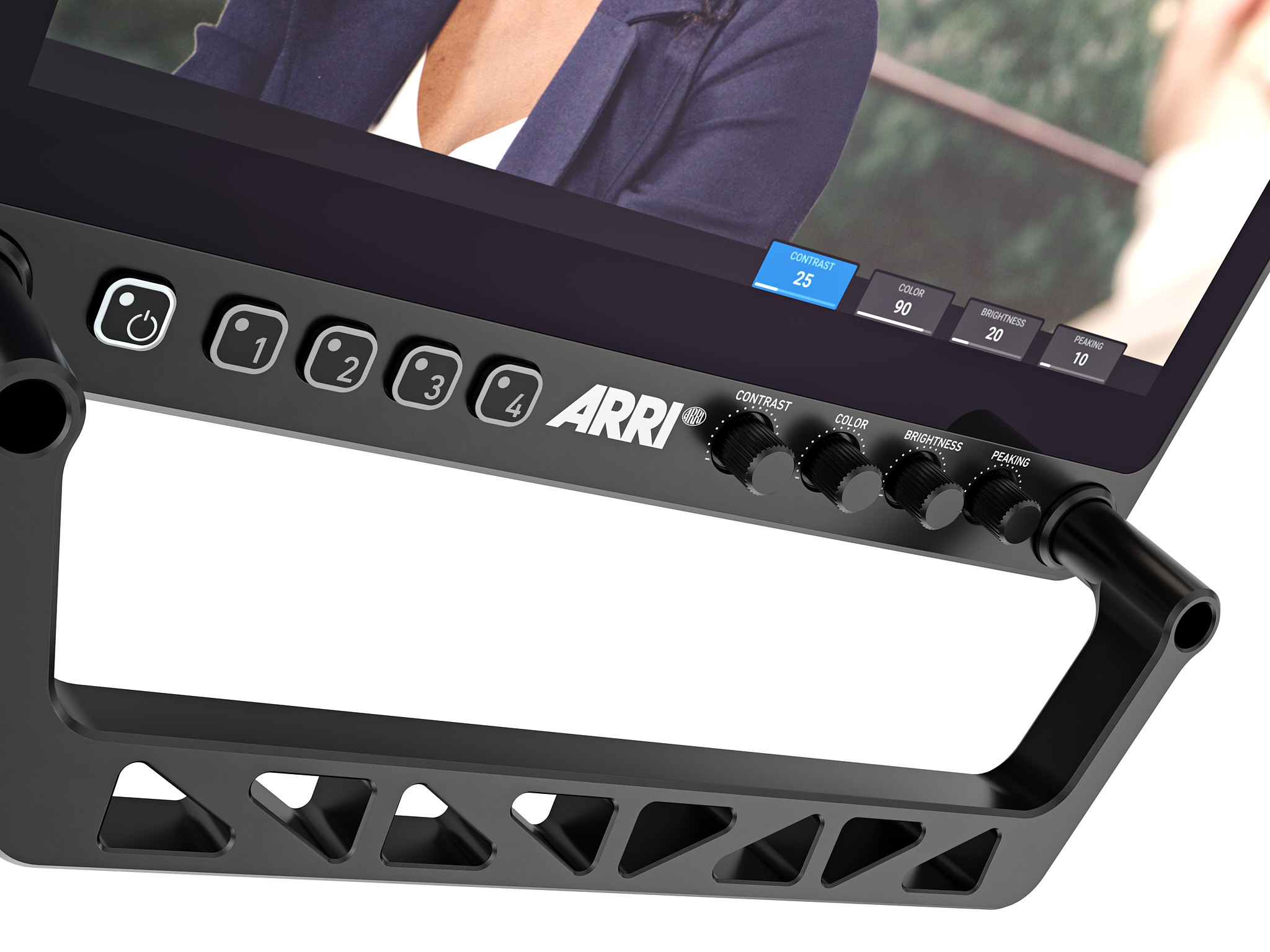

Hybride Bedienkonzepte: Gestaltung einer Interface-Architektur, die Touchscreen-Bedienung mit physischen Bedienelementen kombiniert – vier frei zuweisbare User Buttons und vier Drehregler für taktile Kontrolle kritischer Parameter (Kontrast, Farbe, Helligkeit, Peaking) sowie ein Joystick für präzise Navigation, ergänzt durch anpassbare Picture Settings für individuelle Operator-Präferenzen

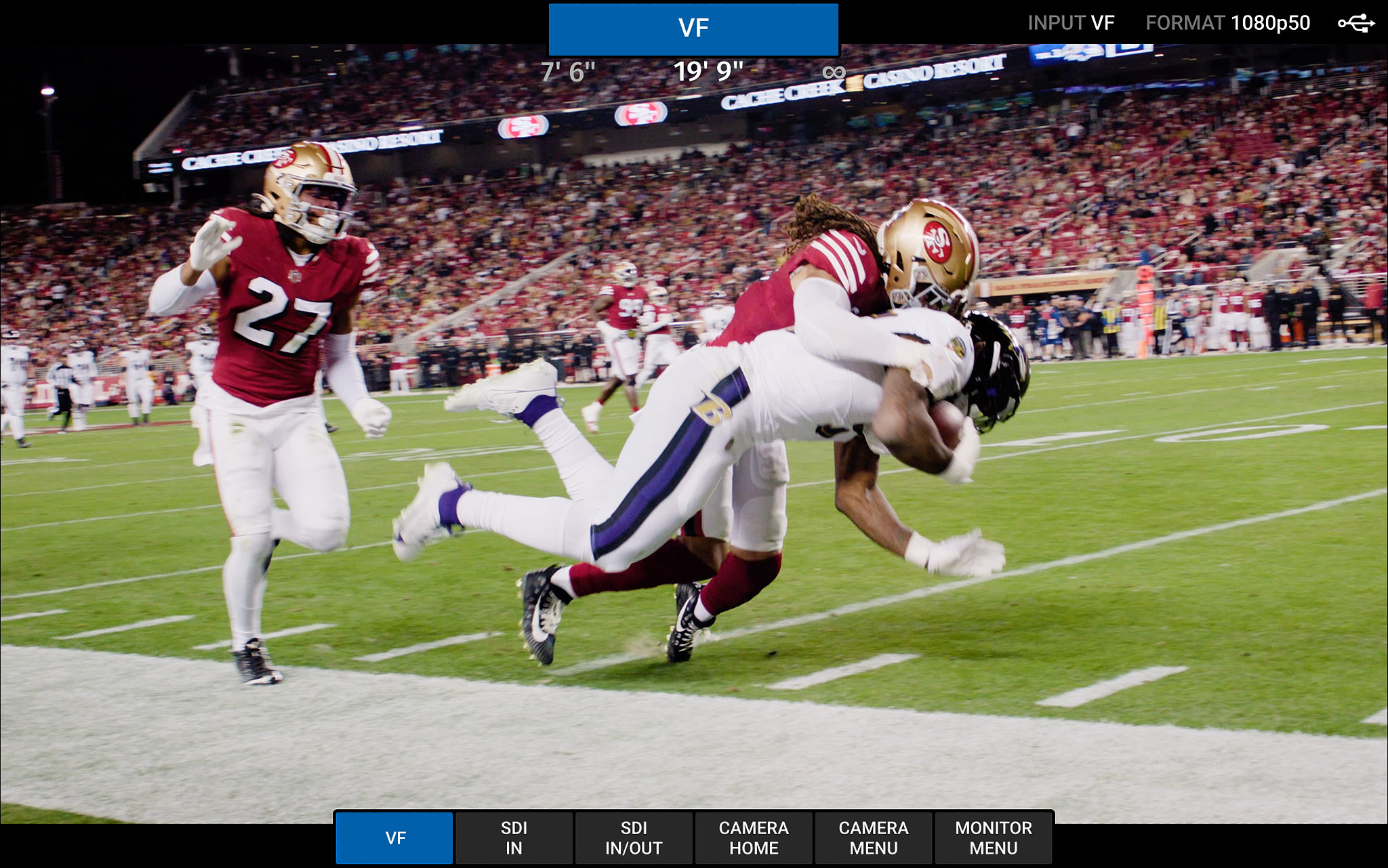

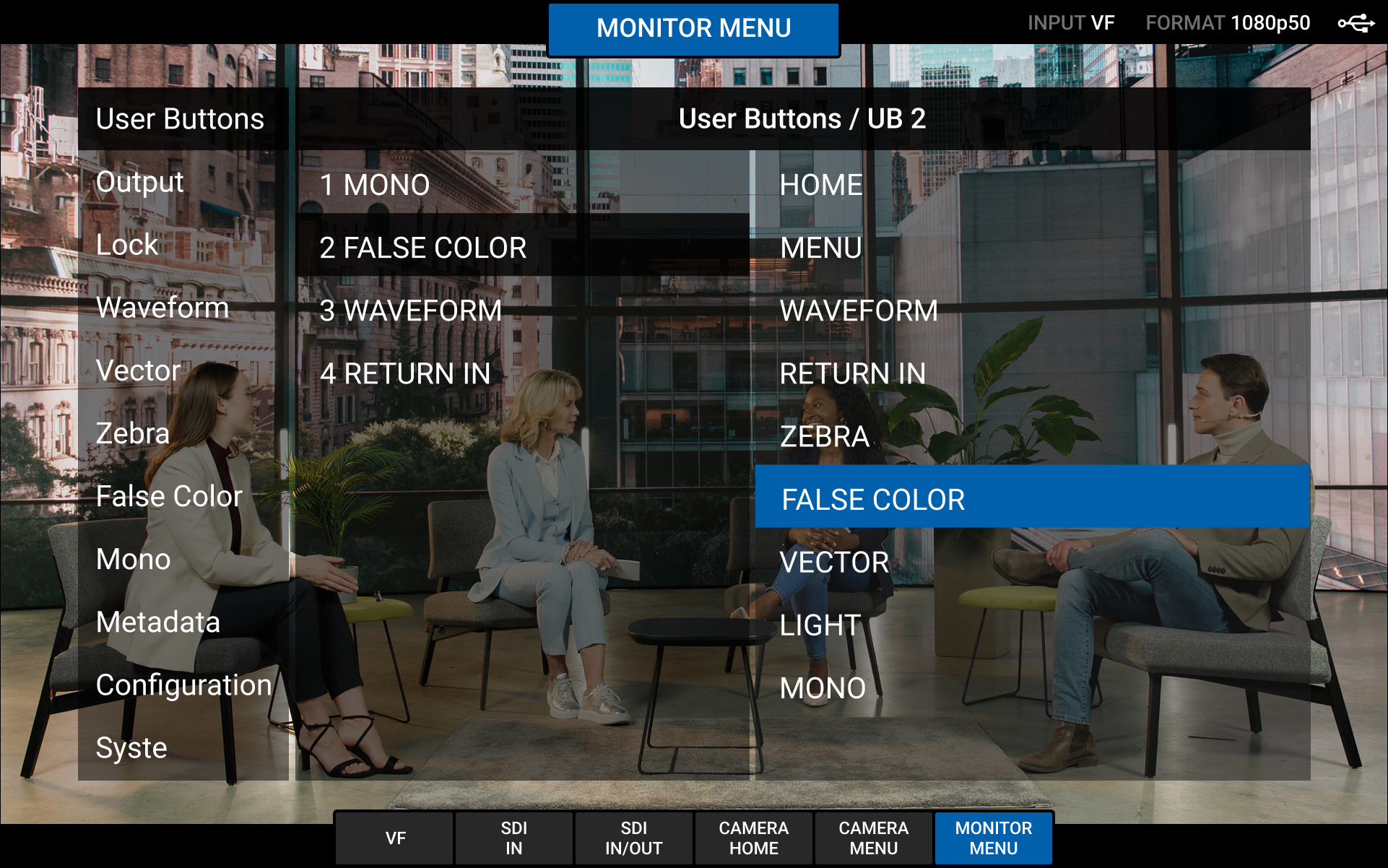

Optimierte Menüführung und Overlays: Entwicklung klarer, unaufdringlicher Menü-Screens und Overlays, die schnelle Navigation und Framing-Kontrolle ermöglichen, ohne den Operator abzulenken oder die Bildbeurteilung zu beeinträchtigen

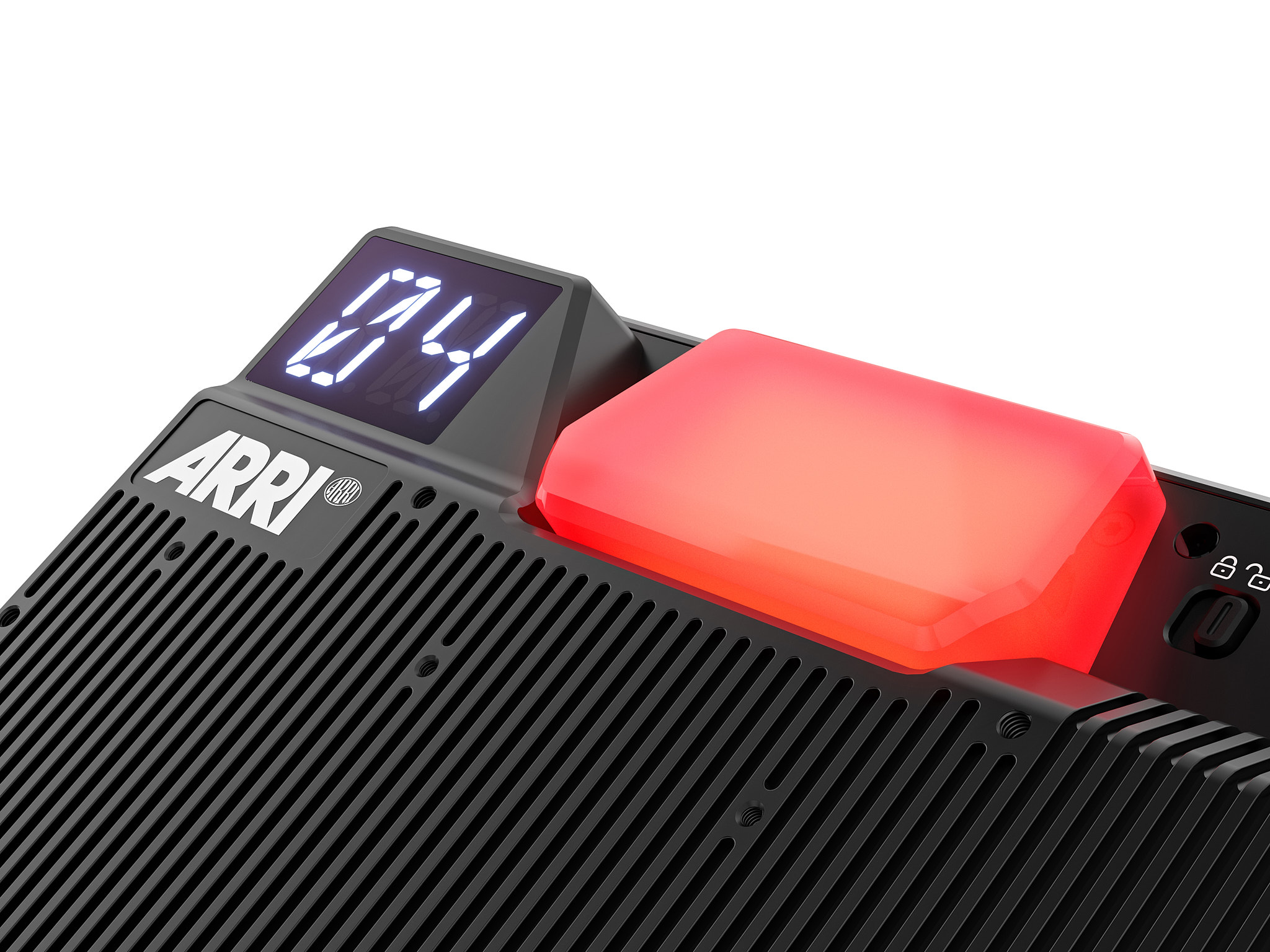

Integriertes Tally-System: Konzeption eines mehrstufigen Tally-Designs mit drei physischen Operator-Tallys am Monitor-Top und einem großen, dreifarbigen Talent-Tally auf der Rückseite – hell genug für alle Lichtverhältnisse, mit integriertem Kamera-Nummern-Display
Zentrale Design-Herausforderungen
Live-Production-Monitore für Multicam-Anwendungen erfordern besondere Interface-Lösungen:
Balance zwischen High-Bright-Display-Performance für Outdoor-Einsätze und präziser Farbwiedergabe für akkurate Bildbeurteilung
Schneller Input-Switching zwischen SDI-Eingängen über dedizierte Hardware-Buttons und optionale On-Screen-Controls ohne Workflow-Unterbrechung

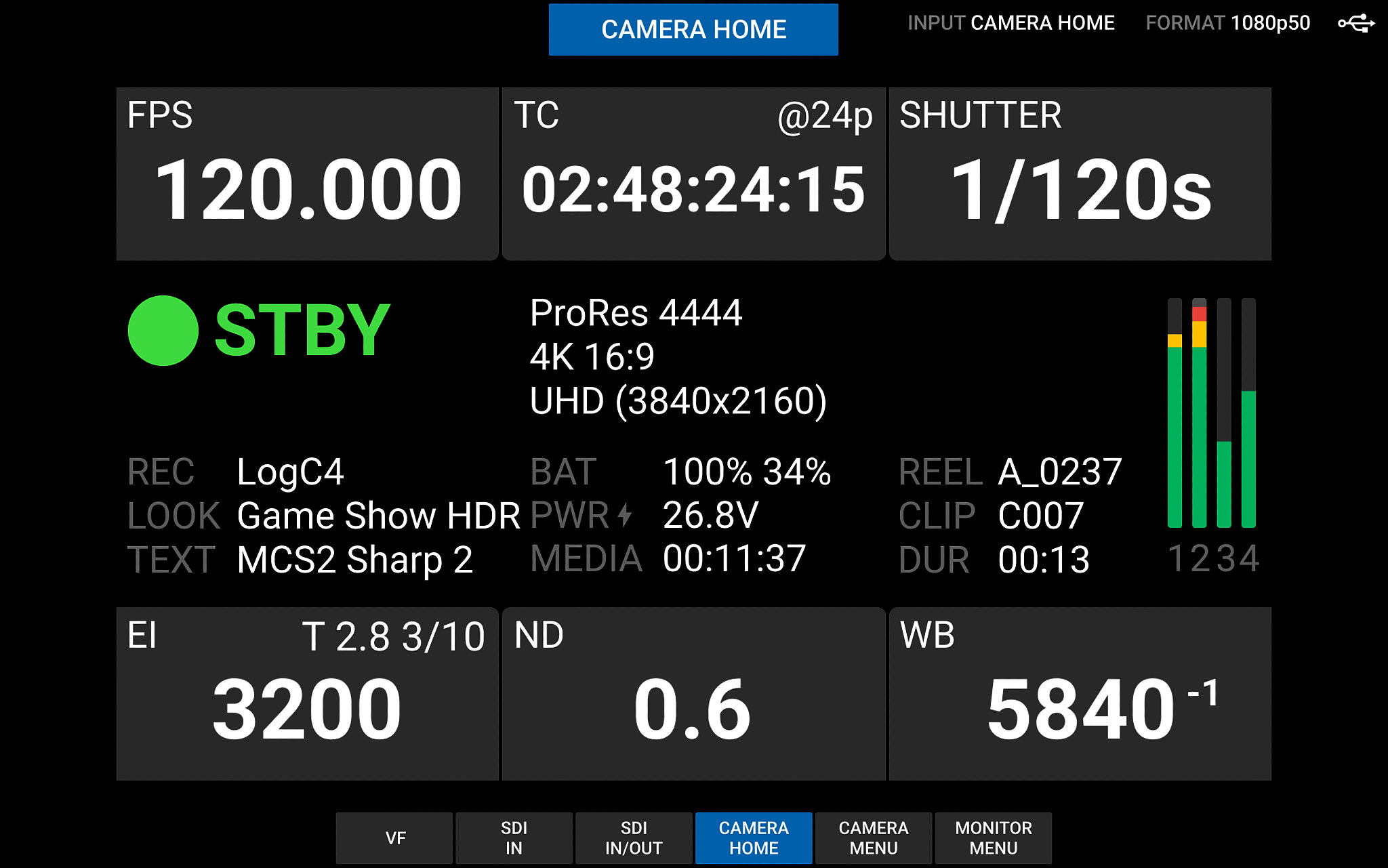

Intuitive Bedienbarkeit unter Live-Bedingungen: klare Informationshierarchie zwischen permanenten Controls, temporären Overlays und vollständigen Menü-Screens

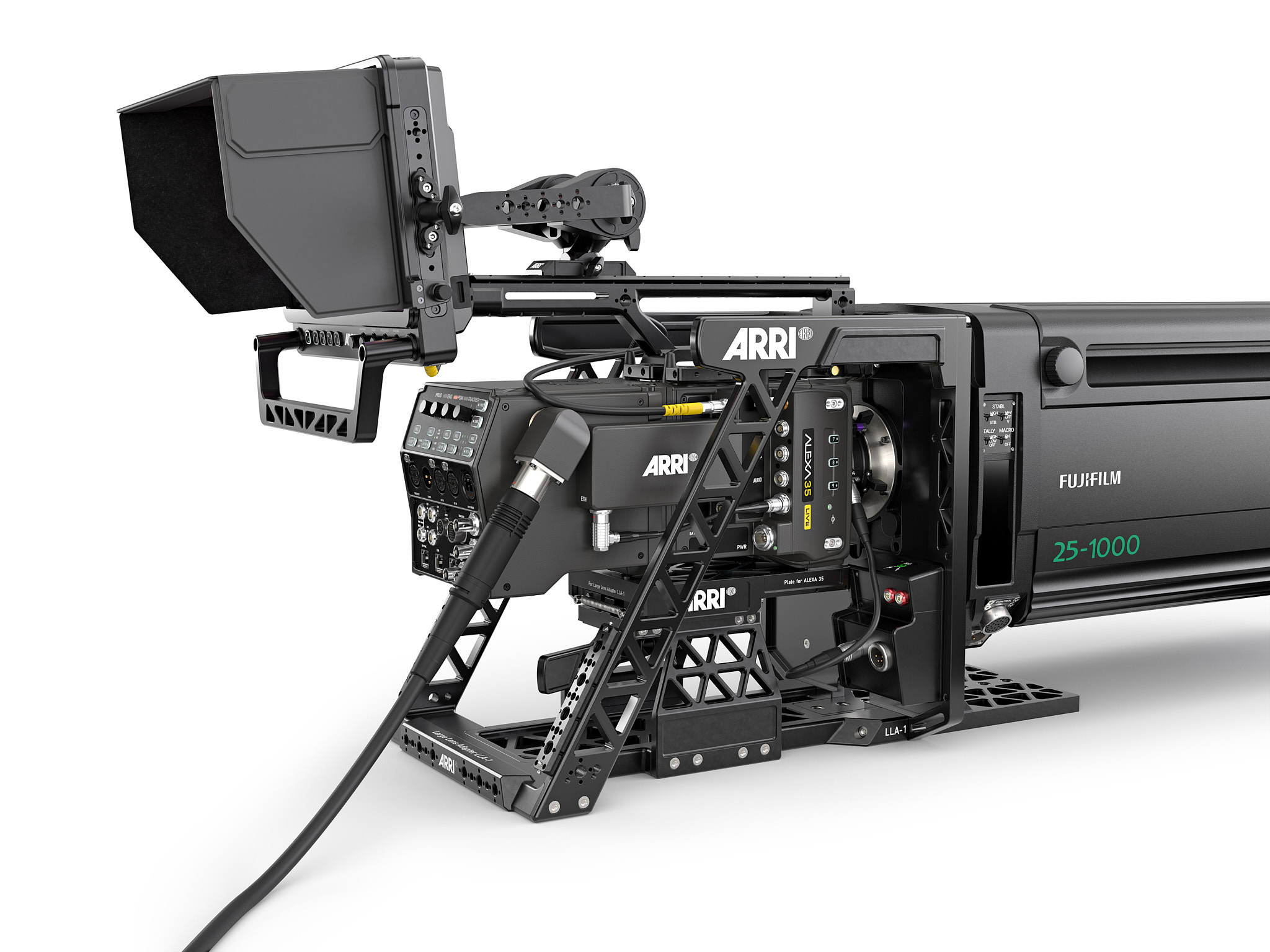

Nahtlose Integration in das ARRI Live System (ALEXA 35 Live, LPS-1) mit One-Cable-Setup und umfassender Connectivity (SDI 12G, VF, Tally IN, ETH)
Das Ergebnis:
Ein Benutzerfreundliches Interface, das taktile und visuelle Bedienkonzepte intelligent verbindet – mit sorgfältig gestalteten Menüs, unauffälligen Overlays und direktem Zugriff auf kritische Parameter für flüssige, professionelle Live-Produktionen.
